儀器概述：

    使用電力分析儀可以協助掌握電力系統從而減少系統過載，減低諧波問題、改善電力品質、減少設備故障時間和減少電力成本。當電力品質變差，電力系統失去控制時，會造成變壓器過熱，中性線過載過熱，燒毀電機，電路斷路器常跳脫，配電盤異常震動及電壓電流波形失真。

二、適用范圍：

三、三相四線電力分析儀技術指標：

1、電壓輸入端間及對地端最大電壓：1000Vrms(指有效電壓值；正弦交流信號的有效電壓值，Vrms=1/2根號2*峰值電壓≈0.707峰值電壓)

2、電流輸入端最大額定動作電壓：0.35 Vrms

3、電流轉換器最大測量電流：1000Arms

4、電流轉換器夾口開口直徑：40mm（約合55KW 150A為最大測量范圍）

5、操作溫度及濕度：0~50℃ ＜80%且無凝結下

三相四線電力分析儀電氣規格：

1、交流電壓有效值（TRMS）測量 (V)

顯示項目：各相電壓真有效值

2、交流電流真有效值（TRMS）測量 (A)

顯示項目：各相電流真有效值

3、有功功率測量P (KW)

顯示項目：各相有效功率及各相有效功率相加之和為總有效功率

極性顯示：流入（消耗）有效功率無符號，流出（再生）有效功率顯示負號

4、視在功率測量S (KVA)

測量方式：使用電壓真有效值及電流真有效值計算

顯示項目：各相視在功率及各相視在功率之和為總視在功率無極性顯示

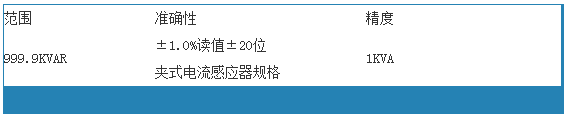

5、無功功率測量Q (KVAR)

量方式：以視在功率及有效功率計算

顯示項目：各相無功功率及各相無功功率之和為總無功功率

極性顯示：相位落后（LAG：電流滯后電壓）無顯示

          相位超前（LEAD：電流超前電壓）顯示負號

計算公式：以視在功率及有效功率計算；PF=COS￠=有效功率絕對值/視在功率

顯示項目：各相功率因數及總功率因數

7、相角測量

8、頻率測量

9、三相相序測量

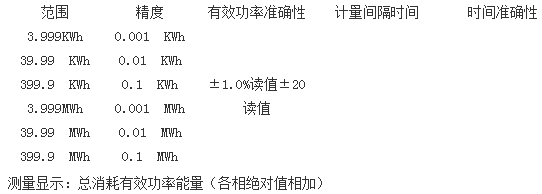

10、有效功率能量測量（KWh）

11、視在功率能量測量（KVAh）

12、無功功率能量測量（Kvarh）

四、操作及保養注意事項：

1、永遠先將測量設定好作為第一步，然后再將測量線連接至被測電路。

2、必須先將連接測試線連接至本儀器然后在連接帶電回路。連接帶電回路時先連接接地線然后在連接電壓測試線及電流測試線，去除連接式以反向順序。

3、在工作場所附近有裸露的導線或匯流排時，使用儀表需特別注意不要觸及裸露導體。如發現儀表測試線及附件外表有破損處，嚴禁使用。

4、儀表的設計使用溫度為0~50℃室內使用，避免在陽光直射、高溫、高濕、灰塵大、潮濕或冷凝處使用或存放本儀表，不能暴露在腐蝕或易燃易爆氣體環境下使用。

5、操作儀表時需佩戴橡膠絕緣手套、絕緣鞋及安全帽，禁止手部潮濕情況下操作。

6、在有可能的情況下盡量在連接測試線時將被測帶電回路關閉，測試端間無絕緣措施，電壓及電流輸入端接入一根則其他測試端均為帶電設備。
